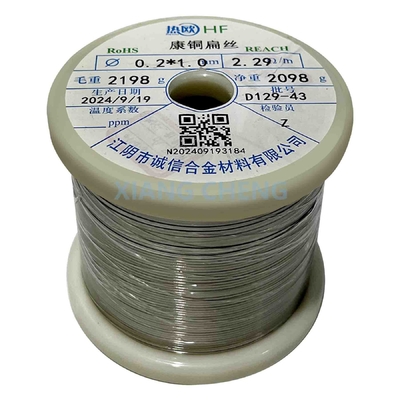

6J40 Constantan плоский провод точный провод для производства электроники и научных приборов

MOQ:	5 кг
цена:	--
standard packaging:	Упакованные с водонепроницаемой бумагой или тканевым мешком, в поддоны или деревянный чехол.
Delivery period:	3 дня
Метод оплаты:	Т/Т, Д/П
Supply Capacity:	30 тонн в день

Данные по деталей

Характер продукции

Подробная информация

Место происхождения

Фирменное наименование

Senphus

Номер модели

6J40/6J40X/6J40P/6J40D

Место происхождения:

Цзянсу, Китай

постоянный

Применение:

Переменный резистор и датчик напряжения

Цвет:

Серебряно-белый

Сертификация:

ISO9001

Наименование продукта:

6J40 Константанская проволока

Дезактивизм:

80,9 г/мм

Температурный коэффициент сопротивления:

-40 ~ 40

Макс. Рабочая временная.:

Удлинение:

Прочность на растяжение:

Выделить:

Производство электроники

6J40 Constantan плоская проволока

Научные приборы

Характер продукции

6J40 Constantan Flat Wire Прецизионный провод для производства электроники и научных приборов

В6J40 Constantan плоская проволокаявляется специфическим типомКонстантан(сплав меди и никеля), обычно используемый в высокоточных приложениях, требующихстабильное электрическое сопротивление,долговечность, иустойчивость к температурным колебаниямЭтот провод обычно используется в таких приложениях кактермопары,резисторы,деформаторы, инагревательные элементы, среди прочего.

В6J40 Constantan плоская проволокаявляется универсальным материалом, известным своейстабильное электрическое сопротивление,механическая прочность, иустойчивость к коррозииЭти ключевые особенности делают его очень подходящим для высокоточных приложений, таких кактермопары,резисторы, инагревательные элементыего сочетание термоэлектрических свойств, низкий температурный коэффициент,и долговечность гарантирует, что это идеальный выбор для высокоточных промышленных, научных и коммерческих применений.

Химический состав

Имя	Код	Основное Состав ((%)				Плотность
Имя	Код	Ку	Мн	Ни.	КР	г/мм²
Константан	6J40	Баль.	1 ~ 2	39 ~ 41	- Я...	8.9

Свойства

Имя	Код	Сопротивляемость ((20°C) ((μΩm)	Температура сопротивления (20°C) ((α×10)^-6/°C)	(0~100°C) Тепловое электромагнитное поле против меди (μv/°C)	Максимальная рабочая температура (°C)	Удлинение ((%)	Прочность на растяжение ((N/мм)²)
Константан	6J40	0.48±0.03	-40 ~ +40	45	≤ 500	≥ 15	≥390

Диаметр и толерантность

Диаметр	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06 ~ 1.60	1.70 ~ 2.12	2.24-3.00	3.15 ~ 4.50
Толерантность	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Некоторые ключевые особенности 6J40 включают:

1Стабильное электрическое сопротивление.:

КонстантанИзвестна своейстабильное сопротивлениеВ широком диапазоне температур.6J40 плоская проволокавариант предлагаетнизкотемпературный коэффициент сопротивления, что означает, что его электрическое сопротивление не меняется значительно с колебаниями температуры.
Это делает его идеальным дляприменения с высокой точностьютакие какдатчики температуры (термопары)ирезисторыгде неизменная производительность имеет решающее значение.

2.Состав сплава:

В6J40 проволока Константанаявляется сплавом приблизительно55% медии45% никеля, что обеспечиваетсбалансированное сочетание электрических свойствимеханическая прочностьВ результате этой композиции получается проволока, которая очень устойчива ккоррозияиносить, обеспечивая долгосрочную надежность в сложных условиях.

3.Прочность и прочность:

6J40 Constantan плоская проволокаявляется механическимсильныйипрочный, что делает его устойчивым к физическому износу.высокие температурыистрессделает его пригодным для использования внагревательные элементы,электрические контакты, и других высокопроизводительных промышленных применений.

4.Высокая точность и точность:

Из-за егостабильное сопротивлениеикоэффициент низкой температуры, в6J40 плоская проволокаособенно полезен приточное измерениеОбычно используется врезисторы,деформаторы, иэлементы нагрузки, гдеточность и повторностьявляются первостепенными.

5.Устойчивость к коррозии:

Состав меди и никеля дает6J40 КонстантанОтличноустойчивость к коррозии, что делает его подходящим для использования в среде, подверженной воздействию влаги, химических веществ или других суровых условий.на улицеилипромышленное применениегде провода может подвергаться воздействию воздействий окружающей среды.

6.Немагнитные свойства:

Константановые сплавы, в том числе6J40, являютсянемагнитные, что делает их идеальными для применения вмагнитные помехиНеобходимо избегать, например, в чувствительныхэлектрические устройства,приборостроение, илимагнитно-чувствительные среды.

7.Термоэлектрические свойства (термопары):

Из-за его теплоэлектрических свойств,6J40 Константаншироко используется втермопары(датчики температуры), где он сочетается с другими металлами, такими какХромель(никель-хром) для формирования температурно-измерительного соединения.Эффект Зибекгенерирует напряжение на основе температурных различий между металлами, которое используется для определения температуры.

8.Формируемость:

Вплоская проволокаФорма6J40 КонстантанЭто позволяетформыиливетерВ различных конфигурациях для конкретных приложений.пластичностьпозволяетлегкая манипуляция, что полезно для использования в сложных сенсорных устройствах,резисторы из проволоки, иточная электроника.

9.Температурный диапазон:

6J40 Константанможет эффективно работать по всем направлениямширокий диапазон температур, обычно из-200°C до 250°C(или выше, в зависимости от конкретного применения), что делает его подходящим длянизко- и высокотемпературные среды.

Применение:

Термопары: используется для измерения температуры в промышленных и научных применениях.
Резисторы и деформаторы: распространен в высокоточной электронике и приборах для точных измерений.
Обогревательные элементы: занято вПриложения для нагрева сопротивлениягде для производства тепла требуется высокое электрическое сопротивление.
Нагрузочные ячейки: используется всистемы взвешиванияиинструменты измерения силы.
Электрические компоненты: используется вэлектрические контакты,точные резисторы, и другие чувствительные компоненты, требующие стабильного сопротивления.

Constantan (6J40) Технические данные проводов

Диа ((м)	Площадь поперечного сечения ((m2)	Масса/м (г/м)	Сопротивление/м при 20°C ((Ω/м)	Диа ((м)	Площадь поперечного сечения ((m2)	Масса/м (г/м)	Сопротивление/м при 20°C ((Ω/м)
0.020	0.000314	0.00279	1375-1681 гг.	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389 гг.	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880 - 1076 гг.	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 - 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Значение постоянного сопротивления ленты (Ω/m)

Ширина Толщина	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Стол из константино-манганинной проволоки

Дядя.		Номинальная величина секционной площади ((мм)²)	Сопротивление на метр (Ω/м)
Дядя.			6J12X		6J8X		6J13X		6J40X
Номинальная стоимость ((мм)	Толерантность		Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
