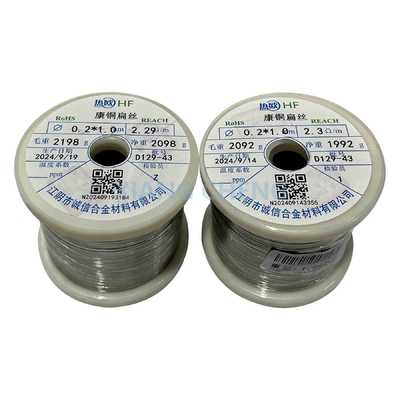

6J40 Constantan Flat Wire для высокоточной электроники и научных применений

MOQ:	5 кг
цена:	--
standard packaging:	Упакованные с водонепроницаемой бумагой или тканевым мешком, в поддоны или деревянный чехол.
Delivery period:	3 дня
Метод оплаты:	Т/Т, Д/П
Supply Capacity:	30 тонн в день

Данные по деталей

Характер продукции

Подробная информация

Место происхождения

Китай

Фирменное наименование

Senphus

Номер модели

6J40/6J40X/6J40P/6J40D

Место происхождения:

Цзянсу, Китай

постоянный

Применение:

Переменный резистор и датчик напряжения

Цвет:

Серебряно-белый

Сертификация:

ISO9001

Наименование продукта:

6J40 Константанская проволока

Дезактивизм:

80,9 г/мм

Температурный коэффициент сопротивления:

-40 ~ 40

Макс. Рабочая временная.:

Удлинение:

Прочность на растяжение:

Выделить:

Научные применения Constantan плоский провод

Точная электроника постоянная плоская проволока

6J40 Constantan плоская проволока

Характер продукции

6J40 Constantan Flat Wire для высокоточной электроники и научных применений

В6J40 Constantan плоская проволокаявляется специфическим вариантомКонстантан, медно-никелевый сплав, широко используемый за его стабильное электрическое сопротивление и другие ключевые свойства.деформаторы, и сопротивляющие элементы.

В6J40 Constantan плоская проволокаявляется универсальным и надежным материалом, известным своейстабильное электрическое сопротивление,коэффициент низкой температуры, идолговечностьЭти ключевые особенности делают его подходящим дляточное измерение температуры,резисторы,деформаторы, инагревательные элементыЭто...устойчивость к коррозии,немагнитные свойства, испособность постоянно выполнятьв широком диапазоне температур делает его идеальным выбором для высокопроизводительных приложений в таких отраслях промышленности, какэлектроники,промышленные датчики, инаучные приборы.

Химический состав

Имя	Код	Основное Состав ((%)				Плотность
Имя	Код	Ку	Мн	Ни.	КР	г/мм²
Константан	6J40	Баль.	1 ~ 2	39 ~ 41	- Я...	8.9

Свойства

Имя	Код	Сопротивляемость ((20°C) ((μΩm)	Температура сопротивления (20°C) ((α×10)^-6/°C)	(0~100°C) Тепловое электромагнитное поле против меди (μv/°C)	Максимальная рабочая температура (°C)	Удлинение ((%)	Прочность на растяжение ((N/мм)²)
Константан	6J40	0.48±0.03	-40 ~ +40	45	≤ 500	≥ 15	≥390

Диаметр и толерантность

Диаметр	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06 ~ 1.60	1.70 ~ 2.12	2.24-3.00	3.15 ~ 4.50
Толерантность	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Некоторые ключевые особенности 6J40 включают:

1.Стабильное электрическое сопротивление

6J40 Constantan плоская проволокаимеетвысокая электрическая стабильностьЭто делает его очень надежным для использования в приложениях, требующих стабильного и предсказуемого сопротивления с течением времени.

2.Коэффициент сопротивления при низких температурах

Одна из отличительных черт6J40 КонстантанЭто егонизкотемпературный коэффициент сопротивления(TCR), что означает, что его сопротивление не сильно меняется с колебаниями температуры.высокоточные термопары, где необходимы точные и стабильные измерения, несмотря на изменения температуры окружающей среды.

3.Состав сплава (мед-никель)

В6J40вариант состоит примерно55% медии45% никеляЭта специфическая композиция предлагаетсбалансированное сочетание электрической проводимостиимеханическая прочность, что делает его подходящим для долгосрочных и высокопроизводительных приложений.

4.Отличная коррозионная устойчивость

6J40 Константанпредложенияхорошая коррозионная стойкость, что делает его долговечным в суровой среде, где часто возникает воздействие влаги, химических веществ или других коррозионных элементов.

5.Термоэлектрические свойства (для термопаров)

Сплав имеет превосходныетермоэлектрические свойстваВот почему.6J40 Constantan плоская проволокашироко используется втермопарыПри сочетании с другим металлом (напримерХромель), он генерирует измеримое напряжение на основе температурной разницы между двумя металлами, что делает его идеальным для точнойизмерение температуры.

6.Механическая долговечность и прочность

6J40 проволока Константанапрочный и устойчивый к механическому износу, что делает его подходящим для применений, требующих надежных долгосрочных характеристик, таких как:резисторы,деформаторы, иэлектрические контакты.

7.Гибкость и формальность

Провод относительнопротяжённыйи может быть легко вытянуто в тонкие нити или сформировано в плоские формы проволоки без ущерба для его структурной целостности.Это позволяет легко работать в приложениях, где проволока должна быть сформирована или закручена, например:точные резисторыилинагревательные элементы.

8.Немагнитные

6J40 Константанявляетсянемагнитныематериала, который является важной особенностью при использовании в среде, где магнитные помехи могут повлиять на производительность, например, вчувствительное электронное оборудованиеилиприборостроение.

9.Высокая точность и точность

Из-за его стабильных электрических свойств и низкого температурного коэффициента,6J40 Constantan плоская проволокаиспользуется в высокоточных приложениях, таких какрезисторы,элементы нагрузки, идеформаторыПровод обеспечиваетточные показанияипостоянная производительностьсо временем.

10.Широкий диапазон температур

6J40 Constantan плоская проволокаможет работать в широком диапазоне температур, обычно от-200°C до 250°C(или выше, в зависимости от конкретного применения), что делает его подходящим как для низкотемпературных, так и для высокотемпературных условий.

Применение:

Термопары: Широко используется в промышленных датчиках температуры.
РезисторыДля точности:резисторыв чувствительных цепях.
Напряженные приборы: Для измерения напряжения и силы при испытаниях конструкций.
Обогревательные элементы: Для применений, требующих высокого сопротивления и генерации тепла.
Нагрузочные ячейки: В системах взвешивания, где требуется точное измерение силы.

Constantan (6J40) Технические данные проводов

Диа ((м)	Площадь поперечного сечения ((m2)	Масса/м (г/м)	Сопротивление/м при 20°C ((Ω/м)	Диа ((м)	Площадь поперечного сечения ((m2)	Масса/м (г/м)	Сопротивление/м при 20°C ((Ω/м)
0.020	0.000314	0.00279	1375-1681 гг.	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389 гг.	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880 - 1076 гг.	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 - 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Значение постоянного сопротивления ленты (Ω/m)

Ширина Толщина	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Стол из константино-манганинной проволоки

Дядя.		Номинальная величина секционной площади ((мм)²)	Сопротивление на метр (Ω/м)
Дядя.			6J12X		6J8X		6J13X		6J40X
Номинальная стоимость ((мм)	Толерантность		Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
