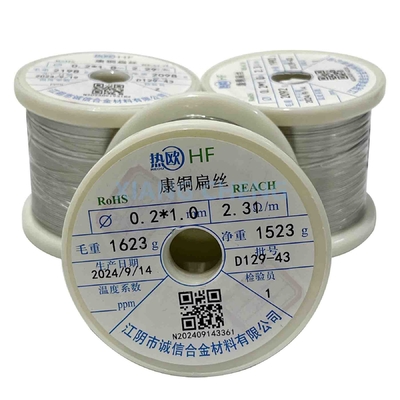

6J40 Constantan Flat Wire для точного измерения температуры и научных применений

MOQ:	5 кг
standard packaging:	Упакованные с водонепроницаемой бумагой или тканевым мешком, в поддоны или деревянный чехол.
Delivery period:	3 дня
Метод оплаты:	Т/Т, Д/П
Supply Capacity:	30 тонн в день

Данные по деталей

Характер продукции

Подробная информация

Место происхождения

китайский

Фирменное наименование

Senphus

Сертификация

ISO9001

Номер модели

6J40/6J40X/6J40P/6J40D

Место происхождения:

Цзянсу, Китай

Плоская проволока Константана

Применение:

Переменный резистор и датчик напряжения

Цвет:

Серебряно-белый

Наименование продукта:

6J40 Константанская проволока

Дезактивизм:

80,9 г/мм

Температурный коэффициент сопротивления:

-40 ~ 40

Макс. Рабочая временная.:

Удлинение:

Прочность на растяжение:

Выделить:

Точное измерение температуры Constantan плоский провод

Научные применения Constantan плоский провод

6J40 Constantan плоская проволока

Характер продукции

Точный проволока сопротивления 6J40 Constantan плоский проволока для точного измерения температуры и научных применений

6J40 Constantan плоская проволока является специализированной формой Constantan, сплав меди и никеля, в основном используется в высокоточных электрических приложениях, таких как термопары, резисторы и датчики напряжения.Обозначение 6J40 относится к определенному классу или смеси сплавов в более широком семействе материалов Constantan, а форм-фактор плоской проволоки указывает на то, что он сформирован для конкретных применений в таких приложениях, как точное измерение и температурное измерение.

Форм-фактор плоской проволоки 6J40 Constantan позволяет увеличить площадь поверхности на единицу длины проволоки,что делает его идеальным для таких приложений, как нагревательные элементы (которые требуют хорошей теплоотдачи) и точных измерений, таких как датчики напряжения или сети резисторов.

Химический состав

Имя	Код	Основное Состав ((%)				Плотность
Имя	Код	Ку	Мн	Ни.	КР	г/мм²
Константан	6J40	Баль.	1 ~ 2	39 ~ 41	- Я...	8.9

Свойства

Имя	Код	Сопротивляемость ((20°C) ((μΩm)	Температура сопротивления (20°C) ((α×10)^-6/°C)	(0~100°C) Тепловое электромагнитное поле против меди (μv/°C)	Максимальная рабочая температура (°C)	Удлинение ((%)	Прочность на растяжение ((N/мм)²)
Константан	6J40	0.48±0.03	-40 ~ +40	45	≤ 500	≥ 15	≥390

Диаметр и толерантность

Диаметр	0.02 ~ 0.028	0.032 ~ 0.10	0.112 ~ 0.28	0.315 ~ 0.50	0.56 ~ 1.0	1.06 ~ 1.60	1.70 ~ 2.12	2.24-3.00	3.15 ~ 4.50
Толерантность	±0.002	±0.003	±0.005	±0.010	±0.015	±0.020	±0.025	±0.030	±0.035

Некоторые ключевые особенности 6J40 включают:

1.Стабильное электрическое сопротивление

6J40 Constantan плоская проволока предлагает постоянное электрическое сопротивление в широком диапазоне температур, отличительная черта Constantan сплавов.Это стабильное сопротивление делает его идеальным для точных электрических приложений, особенно когда сопротивление должно оставаться постоянным, несмотря на колебания температуры.

2.Коэффициент сопротивления при низких температурах (TCR)

6J40 Constantan имеет низкий температурный коэффициент сопротивления, что означает, что его электрическое сопротивление очень мало меняется с изменениями температуры.резисторы, и деформаторы, где изменения сопротивления, вызванные температурой, могут привести к ошибкам измерения.

3.Состав сплава (мед-никель)

6J40 Constantan обычно состоит примерно из 55% меди и 45% никеля.при сохранении низкой устойчивости к коррозии.

4.Отличная коррозионная устойчивость

6J40 Constantan обладает превосходной стойкостью к коррозии, особенно в влажной и химической среде.в том числе для наружных или промышленных применений, где воздействие окружающей среды является фактором.

5.Термоэлектрические свойства (термопары)

Из-за своих теплоэлектрических свойств, 6J40 Constantan плоская проволока широко используется в термопары для измерения температуры.проволока генерирует напряжение, пропорциональное температурной разнице между двумя материаламиЭто делает его идеальным для высокоточных систем температурного обнаружения и контроля температуры.

6.Высокая прочность и механическая прочность

Сплав известен своей высокой прочностью на растяжение, что делает 6J40 Constantan плоской проволокой прочной и устойчивой к механическим нагрузкам.что делает его подходящим для таких приложений, как резистивные нагревательные элементы и структурные датчики.

7.Гибкость и формальность

6J40 Constantan плоская проволока является пластичной, что означает, что она может быть затянута в очень тонкие проволоки или сформирована в плоские формы, не ломаясь или не становятся хрупкими.Эта гибкость делает его подходящим для использования в резисторах ран, деформаторы и другие точные компоненты, которые требуют тонкой манипуляции.

8.Немагнитные свойства

6J40 Constantan является немагнитным, что имеет важное значение для применений, где магнитные помехи могут искажать производительность,например, в чувствительных измерительных приборах или электронных устройствах, где внешние магнитные поля должны быть минимизированы.

9.Широкий диапазон температур

Материал эффективно работает в широком диапазоне температур, как правило, от -200°C до 250°C (или выше, в зависимости от конкретных составов сплавов и условий применения).Это делает его универсальным для использования как в низкотемпературных, так и в высокотемпературных условиях., характерные для промышленности и науки.

Применение:

Термопары:Используется в датчиках температуры для измерения тепла в промышленной, научной и лабораторной среде.
Резисторы:Используется в точных резисторах для цепей, которые нуждаются в стабильном сопротивлении.
Нагрузочники:Используется в элементах нагрузки и системах измерения силы, где требуется точное измерение нагрузки.
Нагревательные элементы:6J40 Constantan плоская проволока используется в сопротивлении отопления приложений, как в электрических печей, тостеров, и промышленных отопительных элементов.
Нагрузочные ячейки:Используется в системах взвешивания, где необходимо точное измерение силы.

Constantan (6J40) Технические данные проводов

Диа ((м)	Площадь поперечного сечения ((m2)	Масса/м (г/м)	Сопротивление/м при 20°C ((Ω/м)	Диа ((м)	Площадь поперечного сечения ((m2)	Масса/м (г/м)	Сопротивление/м при 20°C ((Ω/м)
0.020	0.000314	0.00279	1375-1681 гг.	0.224	0.03941	0.350	11.4-12.9
0.022	0.000318	0.00337	1136-1389 гг.	0.250	0.04909	0.436	9.19-10.37
0.025	0.000491	0.00434	880 - 1076 гг.	0.280	0.06158	0.5468	7.33-8.26
0.028	0.000616	0.00547	702 - 857	0.315	0.07793	0.6920	5.85-6.47
0.032	0.000804	0.00714	549-645	0.355	0.09898	0.8789	4.61-5.09
0.036	0.001018	0.00904	434-509	0.400	0.12570	1.116	3.63-4.01
0.040	0.001257	0.01116	351-413	0.450	0.15900	1.412	2.87-3.17
0.045	0.001509	0.01412	278-326	0.500	0.19630	1.744	2.32-2.57
0.050	0.001963	0.01744	225-264	0.560	0.24630	2.19	1.87-2.03
0.056	0.002463	0.02187	179-210	0.630	0.31170	2.77	1.48-1.60
0.063	0.003117	0.02768	142-166	0.710	0.39590	3.52	1.16-1.26
0.071	0.003959	0.03516	112-131	0.750	0.44180	3.92	1.04-1.13
0.080	0.005027	0.04464	87.9-103.1	0.800	0.50270	4.46	0.917-0.993
0.090	0.006362	0.05650	69.4-81.5	0.850	0.56740	5.04	0.812-0.880
0.100	0.007854	0.06970	56.2-66.0	0.900	0.63620	5.65	0.724-0.785
0.112	0.009852	0.08749	45.3-52.1	0.950	0.70880	6.29	0.650-0.704
0.125	0.012270	0.10900	36.4-41.9	1.000	0.78540	6.97	0.587-0.636
0.140	0.015390	0.13670	29.0-33.4	1.060	0.88250	7.84	0.522-0.566
0.150	0.017670	0.15690	25.3-29.1	1.120	0.98520	8.75	0.468-0.507
0.160	0.020110	0.17850	22.2-25.5	1.180	1.09400	9.71	0.421-0.456
0.170	0.022700	0.20160	19.7-22.6	1.250	1.22700	10.9	0.375-0.407
0.180	0.025450	0.22600	17.5-20.2	1.320	1.36800	12.15	0.337-0.365
0.190	0.028350	0.25200	15.7-18.1	1.400	1.53900	13.67	0.299-0.324
0.200	0.031420	0.27900	14.46-6.2	1.500	1.76700	15.69	0.261-0.282
0.212	0.035300	0.31350	12.8-14.4	1.600	2.01100	17.86	0.229-0.248

Значение постоянного сопротивления ленты (Ω/m)

Ширина Толщина	6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
0.180	0.150
0.200	0.405
0.224	0.362	0.2850
0.250	0.324	0.2550	0.196
0.280	0.289	0.2280	0.175
0.315	0.257	0.2030	0.155	0.124
0.355	0.228	0.1800	0.138	0.110
0.400	0.203	0.1600	0.122	0.980	0.0765
0.450	0.180	0.1420	0.109	0.0871	0.0680	0.0544	0.0435
0.500	0.162	0.1280	0.098	0.0784	0.0612	0.0490	0.0392
0.560	0.145	0.1140	0.0875	0.0700	0.0547	0.0437	0.0350
0.630	0.129	0.1010	0.0777	0.0622	0.0486	0.0389	0.0311
0.710	0.114	0.0900	0.0690	0.0552	0.0431	0.0345	0.0276
0.800	0.101	0.0800	0.0612	0.0490	0.0383	0.0306	0.0245	0.0194	0.0153
0.900	0.090	0.0710	0.0544	0.0435	0.0340	0.0272	0.0218	0.0173	0.0136
1.000	0.081	0.0640	0.0490	0.0392	0.0306	0.0245	0.0196	0.0155	0.0122
1.120	0.072	0.0570	0.0437	0.0350	0.0273	0.0219	0.0175	0.0139	0.0109
1.250	0.065	0.0510	0.0392	0.0313	0.0245	0.0196	0.0157	0.0124	0.0098
1.400	0.058	0.0460	0.0350	0.0280	0.0219	0.0175	0.0140	0.0111	0.0088
1.600	0.051	0.0400	0.0306	0.0245	0.0191	0.0153	0.0122	0.0097	0.0077
1.800	0.045	0.0350	0.0272	0.0218	0.0170	0.0136	0.0109	0.0086	0.00680
2.000	0.041	0.0320	0.0245	0.0196	0.0153	0.0122	0.0098	0.0078	0.0061

Стол из константино-манганинной проволоки

Дядя.		Номинальная величина секционной площади ((мм)²)	Сопротивление на метр (Ω/м)
Дядя.			6J12X		6J8X		6J13X		6J40X
Номинальная стоимость ((мм)	Толерантность		Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%
