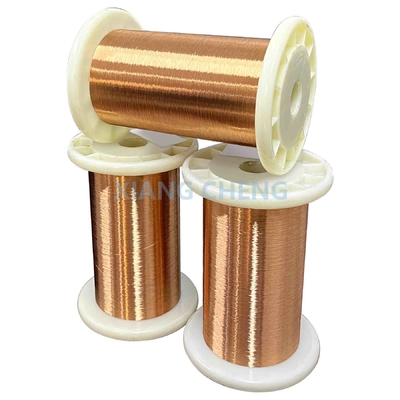

6J12/6J12P/6J12X Высокопрочный точностной проволока сопротивления для механических применений

продукты

Изолированная тепловая проволока

нагревая кабель

Свяжитесь мы

Mr. Changfeng Ye

toretto.ye@senphus.com

-0510-86650038

Контакт теперь

6J12/6J12P/6J12X Высокопрочный точностной проволока сопротивления для механических применений

MOQ:	5 кг
standard packaging:	Упакованные с водонепроницаемой бумагой или тканевым мешком, в поддоны или деревянный чехол.
Delivery period:	3 дня
Метод оплаты:	Т/Т, Д/П
Supply Capacity:	30 тонн в день

Данные по деталей

Характер продукции

Подробная информация

Место происхождения

Китай

Фирменное наименование

Senphus

Сертификация

ISO9001

Номер модели

6J12/6J12P/6J12X

Место происхождения:

Цзянсу, Китай

Манганин

Применение:

Резистентные элементы и шунтовые резистенты в высокоточных приборах

Цвет:

Медленно-желтый

Наименование продукта:

6J12 Манганинная проволока

Объемное сопротивление (μΩ·m):

0.47±0.03

Температура применения:

Коэффициент сопротивления при температуре (β×10-6 °C-1):

-0,7 ~ 0

Коэффициент теплового электромагнитного поля для меди:

Выделить:

6J12 Прецизионная проволока сопротивления

Высокопрочный точный проволока сопротивления

Механические приложения Прецизионный проволока сопротивления

Характер продукции

6J12/6J12P/6J12X Высокопрочный точностной проволока сопротивления для механических применений

ВПровод из сплава 6J12является материалом типа мангана, состоящим в основном из меди (Cu), никеля (Ni) и марганца (Mn). Он предназначен для точных электрических приложений, требующих исключительной стабильности и надежности.Этот сплав отличается высоким электрическим сопротивлением, низкой тепловой электромотивной силой (ЭМФ) и минимальным температурным коэффициентом сопротивления (TCR),обеспечение постоянной производительности в широком температурном диапазоне.

Сплавная проволока 6J12 сочетает в себе отличную электрическую устойчивость, механическую устойчивость и экономическую эффективность.что делает его надежным выбором для промышленнойОн сочетает в себе отличную электрическую стабильность, механическую устойчивость и экономическую эффективность.что делает его надежным выбором для промышленной, научных и точных электрических применений.

Химический состав

Имя	Тип	Основной химический состав в %
Имя	Тип	Ку	Мн	Ни.	Да, да.
Манганин	6J12	Отдых	11 ~ 13	2 ~ 3	/
F1 Манганин	6J8	Отдых	8 ~ 10	/	1 ~ 2
F2 Манганин	6J13	Отдых	11 ~ 13	2 ~ 5	/

Объемное сопротивление проводов, листов и лент

Имя	Тип	Объемное сопротивление (μΩ·m)
Манганин	6J12	0.47±0.03
F1 Манганин	6J8	0.35±0.05
F2 Манганин	6J13	0.44±0.04

Средний температурно-сопротивляющий коэффициент Константана

Имя		Температура применения	Температура испытания	Коэффициент сопротивления-температуры		Средний коэффициент сопротивления при температуре
				α×10^-6°C^-1	β×10^-6°C^-1	α×10-6 °C-1
Стержень из манганина, листок	Уровень 1	5 ~ 45	10, 20, 40	-3~+5	-0,7 ~ 0	/
	Уровень 2			-5~+10
	Уровень 3			-10 ~ +5
F1 Манганин, листовая		10 ~ 80	10, 20, 40	-5~+10	-0,25 ~ 0	/
F2 Манганинная проволока, лист		10 ~ 80		0~+40	-0,7 ~ 1	/

Скорость удлинения

Дядя.	Скорость удлинения (Lo=200 мм), %
0.05	6
> 0,05 ~ 0.10	8
> 0,10 ~ 0.50	12
>0.50	15

Коэффициент теплового электромагнитного поля для меди

Имя	Тип	Температура	Средняя скорость тепловых ЭМП для меди
Манганин	6J12	0 ~ 100	1
F1 Манганин	6J8	0 ~ 100	2
F2 Манганин	6J13	0 ~ 100	3
Примечание: скорость теплового ЭМП для меди - абсолютное значение

Чистая масса на катушку

Диа ((мм)	Чистая масса (г)	Диа ((мм)	Чистая масса (г)
0.02 ~ 0.025	5	> 0,28 ~ 0.45	300
> 0,025 ~ 0.03	10	> 0,45 ~ 0.63	400
> 0,03 ~ 0.04	15	> 0,63 ~ 0.75	700
> 0,04 ~ 0.06	30	> 0,75 ~ 1.18	1200
> 0,06 ~ 0.08	60	> 1,18 ~ 2.50	2000
> 0,08 ~ 0.15	80	> 2,50 ~ 3.00	3000
> 0,15 ~ 0.28	150

Манганин ((6J12) Технические данные проводов

Дай.	Площадь поперечного сечения (мм2)	Масса/метр (г/м)	Сопротивление/метр при 20°C (Ω/м)	Дай.	Площадь поперечного сечения (мм2)	Масса/метр (г/м)	Сопротивление/метр при 20°C (Ω/м)
0.020	0.000314	0.00265	1346 - 1646 гг.	0.224	0.03941	0.3326	11.2-12.6
0.022	0.000318	0.00321	1113 - 1360 гг.	0.250	0.04909	0.414	9.00-10.15
0.025	0.000491	0.00414	862-1053 гг.	0.280	0.06158	0.5197	7.17-8.09
0.028	0.000616	0.0052	687-840	0.315	0.07793	0.6577	5.73-6.33
0.032	0.000804	0.00679	583-631	0.355	0.9898	0.8354	4.51-4.99
0.036	0.001018	0.00859	452-499	0.400	0.1257	1.061	3.55-3.93
0.040	0.001257	0.01061	344-404	0.450	0.159	1.342	2.81-3.10
0.045	0.001509	0.01342	272-319	0.500	0.1963	1.657	2.27-2.51
0.050	0.001963	0.01657	220-259	0.560	0.2463	2.08	1.83-1.98
0.056	0.002463	0.02079	176-206	0.630	0.3117	2.63	1.45-1.57
0.063	0.003117	0.02631	139-163	0.710	0.3959	3.34	1.14-1.23
0.071	0.003959	0.03341	109-128	0.750	0.4418	3.73	1.02-1.11
0.080	0.005027	0.04243	86.0-101.0	0.800	0.5027	4.24	0.898-0.972
0.090	0.006362	0.0537	68.0-79.80	0.850	0.5674	4.79	0.795-0.861
0.100	0.007854	0.0663	55.1-64.6	0.900	0.6362	5.37	0.709-0.768
0.112	0.009852	0.08315	44.4-51.0	0.950	0.7088	5.98	0.637-0.690
0.125	0.01227	0.1036	35.6-41.0	1.000	0.7854	6.63	0.574-0.622
0.140	0.01539	0.1299	28.4-32.7	1.060	0.8825	7.45	0.511-0.554
0.150	0.01767	0.1491	24.7-28.5	1.120	0.9852	8.32	0.458-0.496
0.160	0.02011	0.1697	21.7-25.0	1.180	1.094	9.23	0.413-0.447
0.170	0.02270	0.1916	19.3-22.2	1.250	1.227	10.36	0.368-0.398
0.180	0.02545	0.2148	17.2-19.8	1.320	1.368	11.55	0.330-0.357
0.190	0.02835	0.239	15.4-17.7	1.400	1.539	12.99	0.293-0.318
0.200	0.03142	0.2652	14.1-15.9	1.500	1.767	14.91	0.255-0.277
0.212	0.03530	0.2979	12.5-14.1	1.600	2.011	16.97	0.224-0.243

Таблица данных о Constantan&Manganin проволоке

Дядя.		Номинальная величина секционной площади ((мм)²)	Сопротивление на метр (Ω/м)
Дядя.			6J12X		6J8X		6J13X		6J40X
Номинальная стоимость (мм)	Толерантность		Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность	Номинальное значение (Ω/m)	Толерантность
0.020	±0.002	0.000314	1496	± 10%					1528	± 10%
0.022		0.000380	1236						1263
0.025		0.000491	957						978
0.028		0.000616	763						780
0.032	±0.003	0.000804	584	± 8%		± 8%		± 8%	597	± 8%
0.036		0.001018	462						472
0.040		0.001257	374						382
0.045		0.001590	296						302
0.050		0.001963	239						244
0.056		0.002463	191						195
0.063		0.003117	151						154
0.071		0.003959	119						121
0.080		0.005027	93.5		69.6		87.5		95.5
0.090		0.006362	73.9		55.0		69.2		75.5
0.100		0.007854	59.8		44.6		56.0		61.1
0.112	±0.005	0.009852	47.7	± 7%	35.5	± 7%	44.7	± 7%	48.7	± 7%
0.125		0.01227	38.3		28.5		35.9		39.1
0.140		0.01539	30.5		22.7		28.6		31.2
0.160		0.02011	23.4		17.4		21.9		23.9
0.180		0.02545	18.5		13.8		17.3		18.9
0.200	±0.005	0.03142	15.0	± 6%	11.1	± 6%	14.0	± 6%	15.3	± 6%
0.224		0.03941	11.9		8.88		11.2		12.2
0.250		0.04909	9.57		7.13		8.96		9.78
0.280		0.06158	7.63		5.68		7.15		7.80
0.315	±0.010	0.007793	6.03	± 5%	4.49	± 5%	5.65	± 5%	6.16	± 5%
0.355		0.09898	4.75		3.54		4.45		4.85
0.400		0.1257	3.74		2.79		3.50		3.82
0.450		0.1590	2.96		2.20		2.77		3.02
0.500	±0.015	0.1963	2.39	± 4%	1.78	± 4%	2.24	± 4%	2.44	± 4%
0.560		0.2463	1.91		1.42		1.79		1.95
0.630		0.3117	1.51		1.12		1.41		1.51
0.710		0.3959	1.19		0.884		1.11		1.21
0.750		0.4418	1.06		0.792		1.00		1.09
0.800		0.5027	0.935		0.696		0.875		0.955
0.850		0.5674	0.828		0.617		0.775		0.846
0.900		0.6362	0.739		0.550		0.692		0.755
0.950		0.7088	0.663		0.494		0.621		0.677
1.000		0.7854	0.598		0.446		0.560		0.611
1.060	±0.020	0.8852	0.533	± 4%	0.397	± 4%	0.499	± 4%	0.544	± 4%
1.120		0.9852	0.477		0.355		0.447		0.487
1.180		1.094	0.430		0.320		0.402		0.439
1.250		1.227	0.383		0.285		0.359		0.391
1.320		1.368	0.343		0.256		0.322		0.351
1.400		1.539	0.305		0.227		0.286		0.312
1.500		1.767	0.266		0.198		0.249		0.272
1.600		2.011	0.234		0.174		0.219		0.239
1.700	±0.025	2.270	0.207	± 4%	0.154	± 4%	0.194	± 4%	0.211	± 4%
1.800		2.545	0.185		0.138		0.173		0.189
1.900		2.835	0.166		0.123		0.155		0.169
2.000		3.142	0.15		0.111		0.140		0.153
2.120		3.530	0.133		0.0992		0.125		0.136
2.240	±0.030	3.941	0.119	± 4%	0.0888	± 4%	0.112	± 4%	0.122	± 4%
2.360		4.374	0.107		0.0800		0.101		0.110
2.500		4.909	0.0957		0.0713		0.0896		0.0978
2.650		5.515	0.0852		0.0635		0.0798		0.0870
2.800		6.158	0.0763		0.0568		0.0715		0.0780
3.000		7.069	0.0665		0.0495		0.0622		0.0679
3.150	±0.035	7.793	0.0603	± 4%	0.0449	± 4%	0.0565	± 4%	0.0616	± 4%
3.350		8.814	0.0533		0.0397		0.0499		0.0545
3.550		9.898	0.0475		0.0354		0.0445		0.0485
3.750		11.04	0.0426		0.0317		0.0398		0.0435
4.000		12.57	0.0374		0.0279		0.0350		0.0382
4.250		14.19	0.0331		0.0247		0.0310		0.0338
4.500		15.90	0.0296		0.0220		0.0277		0.0302
4.750	±0.040	17.72	0.0265	± 4%	0.0198	± 4%	0.0248	± 4%	0.0271	± 4%
5.000	±0.040	19.63	0.0239	± 4%	0.0178	± 4%	0.0224	± 4%	0.0244	± 4%
5.300	±0.050	22.06	0.0213	± 4%	0.0159	± 4%	0.0199	± 4%	0.0218	± 4%
5.600	±0.050	24.63	0.0191	± 4%	0.0142	± 4%	0.0179	± 4%	0.0195	± 4%
6.000	±0.060	28.27	0.0166	± 4%	0.0124	± 4%	0.0156	± 4%	0.017	± 4%
6.300	±0.060	31.17	0.0151	± 4%	0.0112	± 4%	0.0141	± 4%	0.0154	± 4%

Размер листа

Толщина ((мм)	Толерантность	Ширина ((мм)	Толерантность
0.1	±0.010	50 75 100	Ширина < 100 мм, ± 1 Ширина ≥100 мм, ±1.5
0.112
0.125
0.140
0.160
0.180	±0,0100-0.020
0.200
0.224
0.250
0.280
0.315
0.355
0.400	±0.020	50 75 100 125 150 175
0.450
0.500
0.560	± 0,020-0.030
0.630
0.710
0.800	±0.030
0.900	±0.030
1.000	±0.040
1.120
1.250
1.400	±0.050
1.600	±0.050
1.800	±0.060
2.000	±0.060

Таблица с манганинными полосками, площадь поперечного сечения ((mm2)

Ширина ((мм) Толщина ((мм)		6.3	8.0	10.0	12.5	16.0	20.0	25.0	31.5	40.0
Ширина ((мм) Толщина ((мм)		±0.3	±0.3	±0.3	±0.4	±0.4	±0.5	±0.5	±0.6	±0.7
0.180	±0.010	1.066
0.200		1.184
0.224		1.327	1.684
0.250	+0.01 -Нет.02	1.481	1.880	2.450
0.280		1.658	2.106	2.744
0.315		1.865	2.369	3.087	3.859
0.355		2.102	2.670	3.479	4.349
0.400	±0.020	2.369	3.008	3.920	4.900	6.272
0.450		2.665	3.384	4.410	5.513	7.056	8.820	11.03
0.500		2.961	3.760	4.900	6.125	7.840	9.800	12.25
0.560	+0.020 -Нет.030	3.316	4.211	5.488	6.860	8.781	10.98	13.72
0.630		3.731	4.738	6.174	7.718	9.878	12.35	15.44
0.710		4.205	5.339	6.958	8.698	11.13	13.92	17.40
0.800	±0.030	4.738	6.016	7.840	9.800	12.54	15.68	19.60	24.70	31.36
0.900	±0.030	5.33	6.768	8.820	11.03	14.11	17.64	22.05	27.78	35.28
1.000	±0.040	5.922	7.520	9.800	12.25	15.68	19.60	24.50	30.87	39.20
1.120		6.633	8.422	10.98	13.72	17.56	21.95	27.44	34.57	43.90
1.250		7.403	9.400	12.25	15.31	19.60	24.50	30.63	38.59	49.00
1.400	±0.050	8.291	10.53	13.72	17.15	21.95	27.44	34.30	43.22	54.88
1.600	±0.050	9.475	12.03	15.68	19.60	25.09	31.36	39.20	49.39	62.72
1.800	±0.060	10.66	13.54	17.64	22.05	28.22	35.28	44.10	55.57	70.56
2.000	±0.060	11.84	15.04	19.60	24.50	31.36	39.20	49.00	61.74	78.40
Примечание: Эффективная площадь поперечного сечения ленты представляет собой произведение ее ширины и толщины коэффициент: Ширина < 10 мм, умноженная на 0.98; Ширина ≥10 мм, умноженная на 0.94.

Некоторые ключевые особенности 6J12 включают:

- Что?Состав и материал - Что?:

- Что?Сплав никель-хром - Что?: В основном состоит из никеля и хрома.

- Что?Незначительные добавки - Что?: Содержит небольшое количество других элементов для улучшения свойств.

- Что?Механические свойства - Что?:

- Что?Высокая прочность - Что?: обладает высокой прочностью на растяжение и устойчивостью к уделу.

- Что?Хорошая пластичность - Что?: легко формируется и формируется без переломов.

- Что?Устойчивость к коррозии - Что?:

- Что?Отличный в агрессивной среде - Что?: Высокая устойчивость к коррозии в суровых условиях.

- Что?Тепловая устойчивость - Что?:

- Что?Устойчивость при высоких температурах - Что?Сохраняет свойства при повышенной температуре.

- Что?Электрическая проводимость - Что?:

- Что?Умеренный уровень - Что?: обладает умеренной электрической проводимостью, подходящей для конкретных применений.

Применение:

Аэрокосмическая - Что?:Используется в компонентах самолетов и космических аппаратов.
- Что?Химическая обработка - Что?: Подходит для использования на химических заводах.
- Что?Электротехническая промышленность - Что?: Применяется в электрических соединителях и резисторах.

6J12/6J12P/6J12X Высокопрочный точностной проволока сопротивления для механических применений 0

Бирки:

Karma 6J22/6J422 Прецизионный проволока сопротивления для точных резисторов и датчиков напряжения в условиях высокой температуры

Контакт теперь

Видео

6J8/6J8P/6J8X Прецизионный проволока сопротивления Точность и производительность в научных промышленных и высокотехнологичных областях

Контакт теперь

Видео

6J12/6J12P/6J12X Прецизионный проволока сопротивления никель-хром сплав для электрического сопротивления

Контакт теперь

Видео

6J40 Резисторный элемент медно-никелевого сплава константанского типа для промышленных применений

Контакт теперь

Видео

6J40 / 6J40X / 6J40P / 6J40D Константан-тип точности сопротивления проволока хорошее удлинение для превосходных характеристик

Контакт теперь

Видео

6J13/6J13P/6J13X Прецизионный проволока сопротивления с медным мангановым никелевым составом для стабильности

Контакт теперь

Видео

6J8/6J8P/6J8X Прецизионный проволока сопротивления Высокая электрическая сопротивляемость и низкий TCR для постоянной производительности в электронных устройствах

Контакт теперь

Видео
